Demontarea şi reasamblarea pistolului Beretta Px4 Storm


Marius
 Share

Recommended Posts

  • Moderator

ATENŢIE: Asiguraţi-vă că pistolul este descărcat. Dacă nu este, descărcaţi-l urmând procedura: Descărcarea, controlul şi verificarea armei

Ţinând degetul arătător în afara gărzii trăgaciului şi arma/ţeava îndreptată într-o direcţie SIGURĂ, scoateţi încărcătorul apăsând butonul de eliberare.


Pentru a menţine manşonul armei în poziţie deschisă (blocarea manşonul armei către înapoi), fără ca încărcătorul să fie în pistol, trageţi complet manşonul spre înapoi şi ridicaţi pârghia de eliberare a acestuia în sus cu degetul mare, după care eliberaţi manşonul. Manşonul armei va rămâne blocat în poziţia deschisă.


Verificaţi atât vizual cât şi tactil camera cartuşului pentru a vă asigura că este goală. Camera este goală atunci când niciun cartuş nu este vizibil ori după caz, atunci când vizibilitatea este redusă (lumină slabă, în timpul nopţii etc.) în camera deschisă se introduce degetul şi nu este simţită prezenţa unui cartuş.


După confirmarea faptului că pistolul este gol, eliberaţi manşonul apăsând pârghia de elibrare a acestuia în jos.


Folosind-vă de degetul mare şi arătătorul mâinii de susţinere, trageţi simultan ambele părţi ale zăvorului de demontare, eliberând manşonul din cadru pistolului.


Cu degetul mare al mâinii puternice (mâna în care este ţinută arma), împingeţi uşor manşonul înainte pe cadru, apăsând pe partea din spate.


Scoateţi blocul central şi ansamblul de ghidare / arc recuperator din ansamblul glisant şi puneţi-l deoparte.


Rotiţi ţeava în sensul acelor de ceasornic.


Folosind degetul arătător, împingeţi în sus ţeava prin orificiul de ejectare al tuburilor pentru a o îndepărta din cadrul manşonului. Ridicaţi ţeava de pe manşonul închizător.

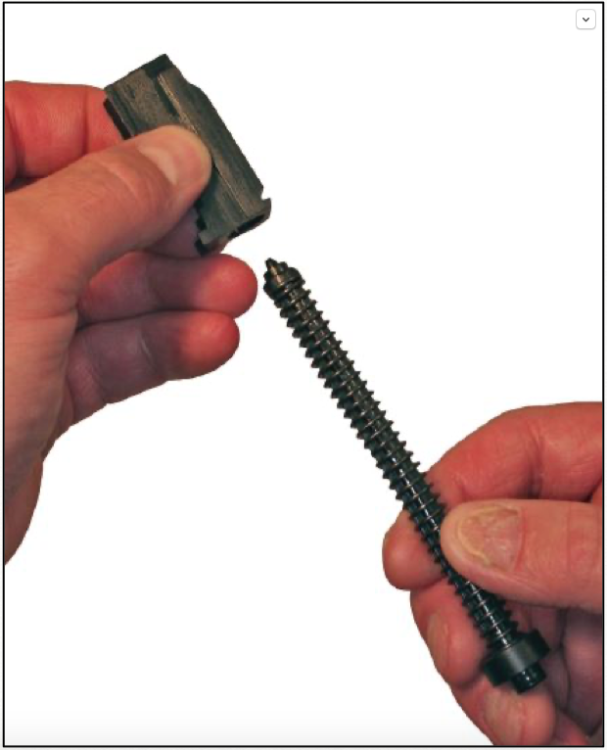

Scoateţi ansamblul "arc recuperator - ghidaj" din blocul central.


Pistolul Beretta Px4 Storm este acum complet demontat. Toate componentele care necesită întreţinere şi curăţire sunt dezasamblate.


Pentru reasamblare, trebuie să urmaţi aceleaşi etape dar în sens invers demontării.
- Introduceţi ansamblul arc de recuperator - ghidaj (extremitatea ascuţită) în interiorul blocului central.
- Ţinând în mână manşonul cu dispozitivele de ochire orientate în jos, cu cealaltă mână introduceţi ţeava în locaşul special din cadrul manşonului, ţinând-o iniţial uşor înclinată şi cu cama dublă orientată în sus.
- Lipiţi ţeava de capătul manşonului şi rotiţi axial ţeava astfel ca aripioarele de închidere să între în umerii spaţiilor manşonului.
- Introduceţi capătul plat al ansamblului bloc central arc recuperator - ghidaj, în interiorul orificiului manşonului armei situat sub gura ţevii.
- Având mereu grijă să ţineţi ţeava în capătul manşonului, apăsaţi uşor înainte arcul recuperator şi fixaţi dintele inferior al blocului central în cama dublă a ţevii
- Întoarceţi manşonul armei şi reintroduceţi în ghidajele corpului din canalele manşonului. Nu forţaţi dacă ansamblul opune rezistenţă. Asamblarea manşonului pe corpul armei trebuie să se facă la fel de uşor cum a fost demontat.
- Având grijă ca blocul central să intre corect în locaşul corespunzător de sub gura ţevii, conduceţi înapoi manşonul armei astfel încât partea din spate a acestuia să depăşească corpul pistolului. Un "click" sonor va semnala faptul că zăvorul de demontare a agăţat blocul central.
- Trageţi înapoi manşonul pentru a verifica dacă aceste părţi s-au agăţat.
- Dezarmaţi cocoşul prin acţionarea pârghiei de siguranţă manuală.
